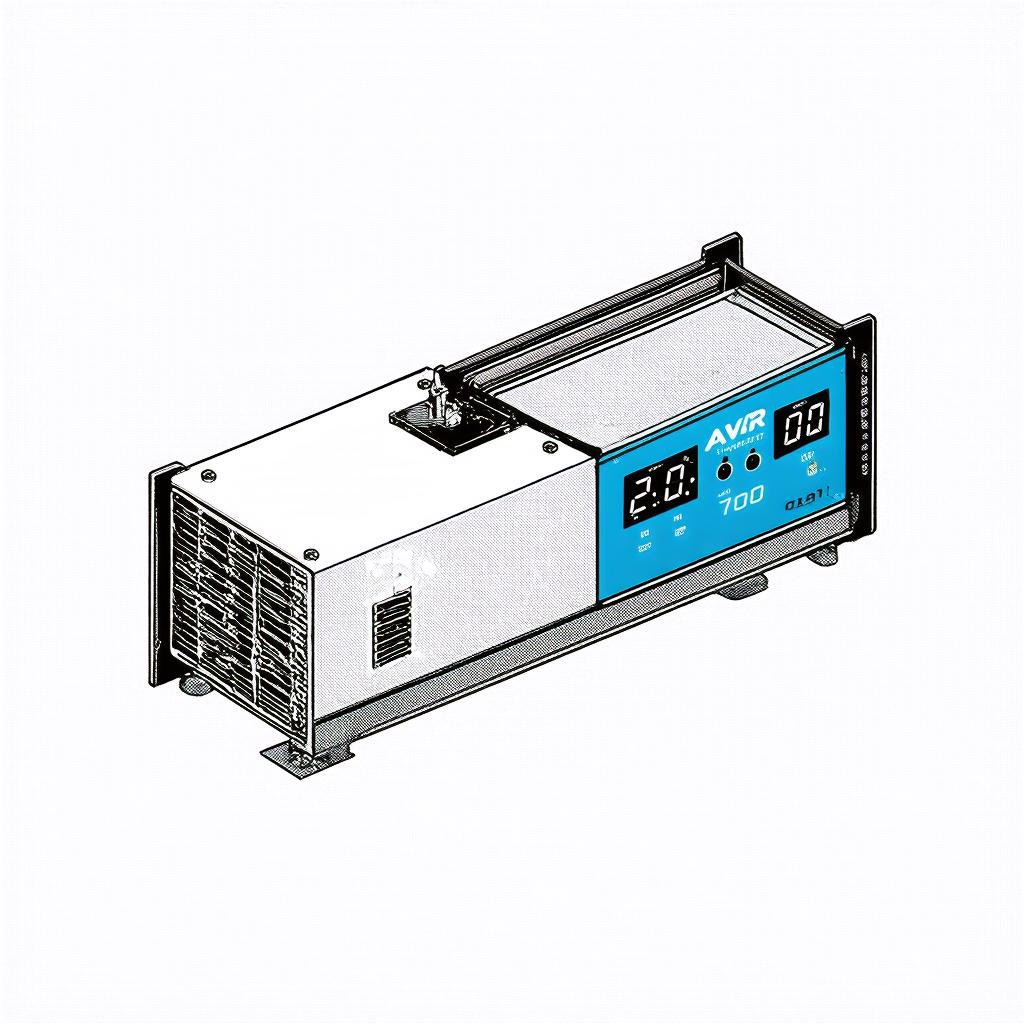

Авторегулятор напряжения AVR-700

r

Введение: Почему регуляторы напряжения окружены мифами?

Автоматические регуляторы напряжения (AVR), такие как модель AVR-700, являются критически важными компонентами синхронных генераторов, но их функционал часто понимается неправильно. Это связано со сложностью электромагнитных процессов, происходящих в генераторе, и с тем, что AVR работает как "чёрный ящик" для большинства пользователей. В результате возникают устойчивые заблуждения относительно его возможностей, срока службы и необходимости. Данный анализ основан на технической документации производителей, принципах работы синхронных машин и статистике отказов компонентов.

Неправильные представления могут привести к некорректной эксплуатации, необоснованным ожиданиям от электростанции и ошибочным решениям при ремонте. Рассмотрение AVR-700 через призму фактов позволяет не только правильно его использовать, но и оптимизировать затраты на обслуживание всей энергоустановки. Следует помнить, что AVR-700 — это специализированный контроллер для конкретного типа машин, а не универсальное устройство для всех генераторов.

Миф 1: AVR-700 может кардинально "улучшить" качество тока старого или неисправного генератора

Распространено мнение, что установка нового регулятора, такого как AVR-700, способна компенсировать фундаментальные проблемы генераторной установки: износ подшипников, ослабление обмоток, неконцентричность ротора или значительную остаточную намагниченность. Это опасное заблуждение. AVR-700 выполняет функцию обратной связи по напряжению на выходе генератора и управляет током в обмотке возбуждения. Он может стабилизировать напряжение в рамках проектных возможностей агрегата.

Если же генератор имеет механические дефекты или серьёзные электрические неисправности, регулятор будет работать на пределе своих возможностей, пытаясь компенсировать нестабильность, что быстро приведёт к его перегреву и выходу из строя. Фактически, AVR-700 — это элемент системы управления, а не ремонтный комплект. Его эффективность напрямую зависит от исправного состояния силовой части генератора: статора, ротора, вращающихся выпрямителей (если есть) и щёточного аппарата.

Миф 2: Регулятор напряжения работает вечно и не требует внимания

Многие владельцы электростанций считают AVR-700 раз и навсегда установленным модулем, который не нуждается в обслуживании или проверке. Это представление ложно и ведёт к внезапным отказам в критический момент. Хотя сам модуль не имеет движущихся частей, он постоянно работает в условиях вибрации, перепадов температур и возможных скачков напряжения в цепи возбуждения. Его электронные компоненты (транзисторы, тиристоры, микросхемы) подвержены старению и тепловым циклам.

Средний срок безотказной работы качественного AVR при правильных условиях эксплуатации составляет 8-12 лет. Однако этот срок может сократиться в разы при работе генератора с перегрузкой, в условиях повышенной влажности или запылённости, а также при частых пусках/остановах под нагрузкой. Плановый визуальный осмотр контактов, разъёмов и состояния платы на предмет окислов или перегретых элементов должен проводиться не реже раза в год в рамках общего ТО электростанции.

Миф 3: Любой AVR-700 универсален и подойдёт к любому генератору

Одно из самых рискованных заблуждений — попытка установить AVR-700 от одного генератора на другой без проверки совместимости. Несмотря на схожий принцип действия, регуляторы напряжения критически различаются по ключевым параметрам. Их несовместимость может мгновенно вывести из строя как сам AVR, так и обмотку возбуждения генератора.

Подбор аналога должен осуществляться по полным техническим характеристикам, а не только по названию модели или внешнему виду.

Миф 4: Сгоревший AVR-700 всегда свидетельствует о его низком качестве

При выходе из строя регулятора первая реакция — обвинить производителя в ненадёжности. Однако, по данным сервисных центров, в 70-80% случаев отказ AVR-700 является вторичным и вызван внешними по отношению к нему причинами. Регулятор выступает как "предохранитель", принимая на себя последствия других неполадок.

Основные внешние причины выхода из строя AVR-700: короткое замыкание в силовой обмотке статора или обмотке ротора; обрыв или плохой контакт в измерительных цепях напряжения; неисправность щёточного узла (подгорание, залипание); работа генератора в режиме длительной перегрузки; резкие броски напряжения при отключении нагрузки с большим реактивным компонентом (например, электродвигателей); неправильная последовательность подключений при пуске. Качественная диагностика всегда должна включать проверку этих узлов перед установкой нового регулятора, иначе он может повторить судьбу предыдущего.

Миф 5: Ручная регулировка напряжения на корпусе AVR-700 решает все проблемы

На корпусе многих моделей AVR-700, включая некоторые модификации, присутствует потенциометр для точной ручной подстройки выходного напряжения. Пользователи часто злоупотребляют этой возможностью, пытаясь с его помощью компенсировать падение напряжения в длинных кабелях или подстроить напряжение "под себя". Бессистемная регулировка без контроля точным вольтметром может привести к выходу напряжения за допустимые ГОСТом пределы (±5% для стабильной сети), что опасно для подключённого оборудования.

Более того, этот потенциометр имеет ограниченный диапазон (обычно ±10% от номинала). Он не предназначен для компенсации глубоких провалов напряжения. Его основная функция — точная калибровка под номинал при первом пуске или после замены компонентов. Постоянное изменение уставки без понимания причины колебаний напряжения маскирует реальные проблемы генератора, такие как износ щёток или ослабление контактов, позволяя им развиваться до серьёзных поломок.

Заключение: Рациональный подход к AVR-700 как к ключевому, но зависимому компоненту

Авторегулятор напряжения AVR-700 — это высокоэффективное и точное устройство, но его работа жёстко обусловлена состоянием всей электростанции. Разрушение мифов вокруг него позволяет перейти от реактивного ремонта к проактивному обслуживанию. Ключ к долгой службе AVR-700 лежит в правильном подборе под параметры генератора, обеспечении стабильных условий работы силового агрегата (обороты двигателя) и проведении регулярной диагностики смежных систем.

Инвестиции в качественный регулятор оправданы только при условии инвестиций в общее техническое состояние генераторной установки. Понимание того, что AVR-700 является не волшебной палочкой, а точным инструментом обратной связи, помогает принимать взвешенные решения по обслуживанию и модернизации электростанции, обеспечивая реальную надёжность и стабильность электроснабжения.
